安瑞泰ART-3500光时域反射仪 OTDR (阅读次数:)

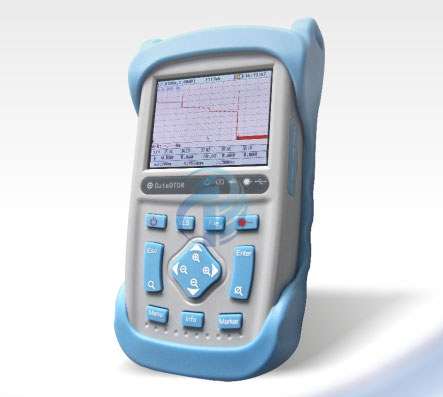

光时域分析仪ART-3500

          --------功能强大、便于携带、质量、可靠性和经济性的完美组合

   产品简介Brief Introduction

随着光纤通信日益成为现代通信网的重要支柱,对于光纤链路施工、测试与维护的要求也越来越高;ART-35OTDR系列掌上型光时域分析仪是一款专门为工程和设计人员进行光纤线路的日常维护、寻障、抢修而设计的产品,该产品独具匠心的设计,其与传统OTDR相比,尺寸更加小巧,操作更为简洁;产品广泛应用于光纤通信系统的工程施工、维护测试及紧急抢修;光纤光缆的研制与生产测试等。

   性能特点Features

主要特点:
1快速测试:

开机:独立开发的OTDR能实现即开即测,无需等待

测量:智能一键操作,独特的热键设计,快捷定位及分析事件点

事件表:智能分析软件按照用户要求罗列光缆故障点,标杆与事件表联动,方便用户迅速定位故障

标杆操作:快捷键方便用户快速移动标杆、迹线缩放,聚焦用户关注点
21.6m超短事件盲区。
3、自动、手动及实时测试功能最短距离可测到3米!!!!!
4、系统自带大容量可扩展SD卡(可扩到32G),可保存多达10000条以上测试结果
5、智能电池电量指示及电池低电压告警功能;优化的供电设计,可选择锂电池或者干电池供电
6、操作简单,界面简洁,无需复杂培训。
7VFL可视故障定位功能,不需要复杂的曲线分析就可一目了然的定位光缆故障点
8OTDR光输出头采用可更换方式,FC/ST/SC接头互换,端面清洁、修理、更换更加方便

9强大的配套软件OTDR Viewer:可以通过PC来对曲线进行分析、编辑以及生成与打印报告
10具有光告警功能,防止在用光信号损毁OTDR

   应用范围Applications

电信工程施工与维护

综合布线系统

其它光纤工程

CATV工程施工与维护

光器件生产与研究

   性能指标Specifications

技术规格①

型号

ART-3500A

ART-3500B

波长(nm)

1310/1550

1310/1550

动态范围(dB)②

28/26

32/30

脉冲宽度(ns)⑤

10/20/50/100/200/500/1us/2us/5us/10us/20us

事件盲区(m)③

1.6

衰减盲区(m)③

≤10

线性度(dB/dB)

±0.05

损耗阈值(dB)

0?01

损耗分辨率(dB)

0.01

采样分辨率(m)⑥

0.16至5

距离不确定度(m)④

±(1m+0.005%×距离+取样间隔)

距离范围(Km)

1至120

曲线存储容量

>10000条

测量时长

5s、15s、30s、1min、2min、3min







一般规格

尺寸(H×W×D)

210×112×67

重量

1kg

温度

运行温度 0℃至50℃

储存温度 -20℃至60℃

相对湿度

0%至95%(非冷凝)

电源

锂电池;连续工作时间≥8小时







接口类型

光接口

FC(ST/SC可选)/PC

数据接口

USB接口、SD卡接口



选配的功能模块

可视故障定位VFL

波长:650nm测试最远距离:5Km







备注:





①、技术指标描述了用典型PC型连接器测量时仪器的保证性能;不考虑由于光纤折射率导致的不确定度

②、动态范围是在SNR=1,最大脉冲宽度,平均时间3分钟条件下测得

③、盲区测量条件:反射强度低于-45dB,事件盲区用10ns脉宽进行测量 ,衰减盲区用50ns脉宽进行测量

④、不包括由于折射率引起的不确定度

⑤、脉宽可能随产品不同会有调整CuteOTDR-300B的脉宽范围为:10/20/50/100/200/500/1us/2us

⑥、不同规格产品采样率会有所不同



 配置清单:

序号

名称

数量

1

光时域反射仪主机

1

2

FC连接器

1

3

说明书(用户手册)

1

4

USB数据线

1

5

软件光盘

1

6

电源适配器

1

7

清洁棉签

1

8

便携式背包

1

9

合格证

1
